Tepelná čerpadla vzduch-voda

Tepelná čerpadla systému vzduch - voda využívají teplo uložené ve vzduchu v okolním prostředí. Dokáží fungovat i při teplotách pod -20 °C. Protože se teplota ze vzduchu získává snadno, je také instalace externího zařízení jasná, jednoduchá a rychlá.



Princip tepelného čerpadla vzduch - voda



Kvalita zpracování a špičková technologie zaručují vysokou účinnost těchto tepelných čerpadel Gorenje. Tichý osový ventilátor čerpá velké množství vzduchu přes výparník, který je nainstalovaný venku, odděleně od agregátu tepelného čerpadla. Kombinace výměníku a ventilátoru umožňuje provoz, který není pro okolní prostředí rušivý a vytváří vysoké zisky.

Vnitřní jednotka tepelného čerpadla je nainstalována v budově. Takový systém předchází jakémukoli nebezpečí zamrznutí externího zařízení, a to i v případě delšího výpadku elektrického napájení. Výměník tepelného čerpadla a agregát jsou propojeny měděnými trubkami, které vedou chladivo, přenášející teplo, z výparníku do kondenzátoru. Vylepšená regulace umožňuje fungování několika vytápěcích okruhů pomocí venkovní teploty a zabezpečuje optimální rozmrazování venkovní jednotky. Tepelná čerpadla GORENJE AEROGOR jsou ideální pro použití v bivalentních systémech se dvěma zdroji tepla a řízeným provozem. Používá se chladivo R 407 C, které je nehořlavé a ekologicky nezávadné.

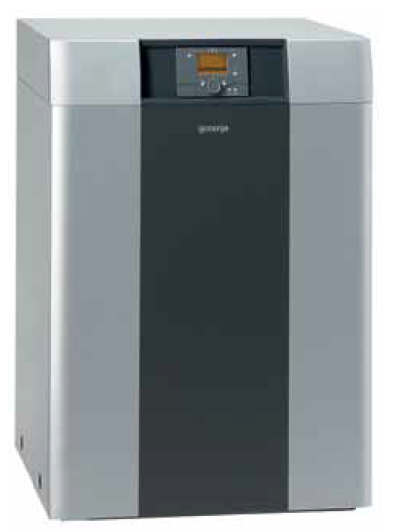

Tepelné čerpadlo GORENJE AEROGOR

• Tepelné čerpadlo má oddělený venkovní výměník, všechny ostatní potřebné části jsou nainstalované v budově, chráněné proti mrazu

• Rozsah provozní teploty: -20 °C až 40 °C

• Optimální proces rozmrazování výměníku je řízený vysoce výkonnou řídící jednotkou

• Umožňuje vytápění místností a ohřev užitkové vody

• Dostupnost zdroje energie po celý rok

• Velmi vhodné pro bivalentní využití

• Vzdálenost mezi vnitřní a venkovní jednotkou do 20 m

• Přípojné trubky vyžadují dobrou tepelnou izolaci

• Možnost aktivního chlazení













Technické parametry tepelných čerpadel GORENJE AEROGOR



MODEL		HP 9 AW	HP 12 AW	HP 14 AW	HP 17 AW
Rozměry vnitřní jednotky  (V x Š x H)	mm	935 x 654 x 580	935 x 654 x 580	935 x 654 x 580	935 x 654 x 580
Rozměry venkovní jednotky (V x Š x H)	mm	1250 x 1060 x 1250	1250 x 1060 x 1250	1250 x 1060 x 1250	1250 x 1060 x 1250
Hmotnost vnitřní jednotky	kg	110	127	132	164
Hmotnost venkovní jednotky	kg	85	85	85	85
Teplota ohřívané vody (max.)	°C	55	55	55	55
Topný výkon (A2/W35)*	kW	8,0	9,2	10,7	12,1
Topný faktor COP (A2/W35)*	/	3,7	3,7	3,6	3,4
Topný výkon (A7/W35)*	kW	10,1	11,3	13,1	14,8
Topný faktor COP (A7/W35)*	/	4,5	4,3	4,1	3,8
Chladivo / hmota	/kg	R407C/8	R407C/8	R407C/8	R407C/8
Teplota zdroje tepla	°C	-20 až 35	-20 až 35	-20 až 35	-20 až 35
Hluk vnitřní jednotky	dB (A)	55	55	55	55
Hluk venkovní jednotky	dB (A)	60	60	60	60
Průtok vzduchu - zdroj tepla	m³/h	4800	4800	4800	5100
Průtok vody - ohřev	m³/h	1,89	2,14	2,4	2,83
Napájení / pojistka	V/A	400/10	400/10	400/10	400/16

* Naměřené podle normy EN 14511.



1  Výměník tepla

Pracuje jako nasávací akumulátor, chránící kompresor před vniknutím kapalného chladiva. Funguje jako vnitřní výměník tepla a zdokonaluje účinnost chladicího systému.



2  Kompresor

Scroll (spirálová) technologie se léty používání osvědčila jako vynikající volba, protože poskytuje nejvyšší míru účinnosti, stejně jako tichý a spolehlivý provoz.



3  Kondenzátor

Účinná přeměna tepelné energie. Vysoce účinný panel kondenzační jednotky s odolností malého průtoku.



4  Expanzní ventil

Snižuje teplotu a tlak chladiva na úroveň umožňující jeho vypařování a vstup do odpařovacího zařízení.



5  Čtyřcestný zpětný ventil

Umožňuje aktivní chlazení v letních měsících a rozmrazování externí jednotky.



6  Filtr dehydrátor

Prvek v chladicím systému odstraňuje vodu z chladiva, čímž zabraňuje korozi částí systému.



7  Vstřikovací ventil chladiva

Umožňuje provoz čerpadla v extrémních teplotách a chrání kompresor před přeplněním. Nastavitelný pro různé provozní podmínky.

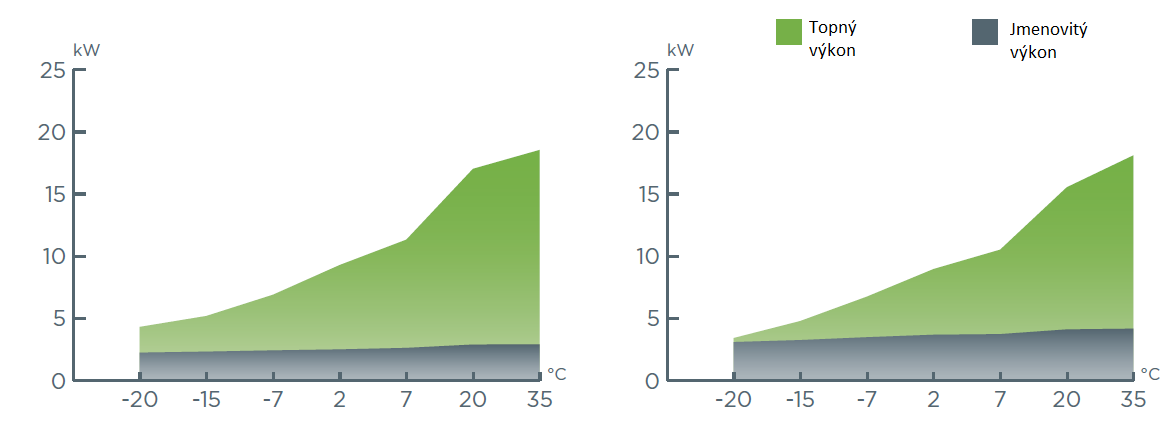

HP 12 AW - porovnání elektrického a topného výkonu při rozdílných zdrojových teplotách (teplota okolního vzduchu)







12 kW / ohřev vody až do 35 °C



Teplota zdroje (°C)	°C	-20	-15	-7	2	7	20	35
Jmenovitý výkon	kW	2,2	2,3	2,4	2,5	2,6	2,9	2,9
Topný výkon	kW	4,3	5,1	6,8	9,2	11,3	17,0	18,5
COP	/	1,9	2,2	2,8	3,7	4,3	5,9	6,4



12 kW / ohřev vody až do 55 °C



Teplota zdroje (°C)	°C	-20	-15	-7	2	7	20	35
Jmenovitý výkon	kW	3,1	3,2	3,5	3,7	3,7	4,1	4,2
Topný výkon	kW	3,4	4,7	6,7	8,9	10,5	15,5	18,1
COP	/	1,1	1,5	1,9	2,4	2,8	3,8	4,3





Tepelné čerpadlo GORENJE AEROGOR

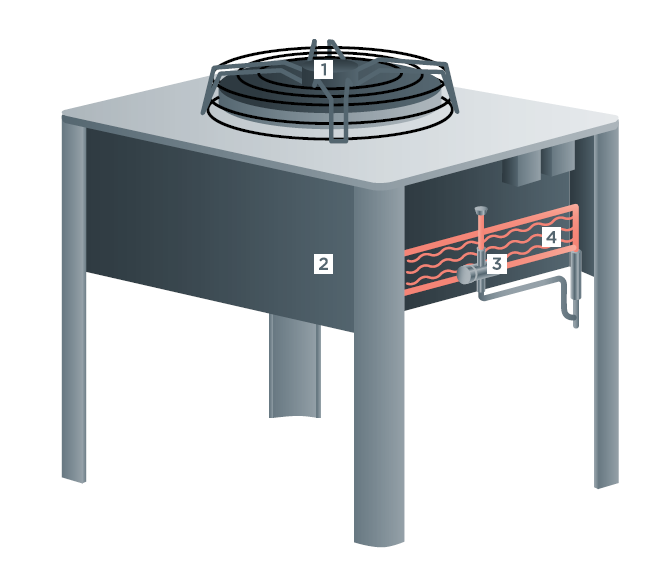

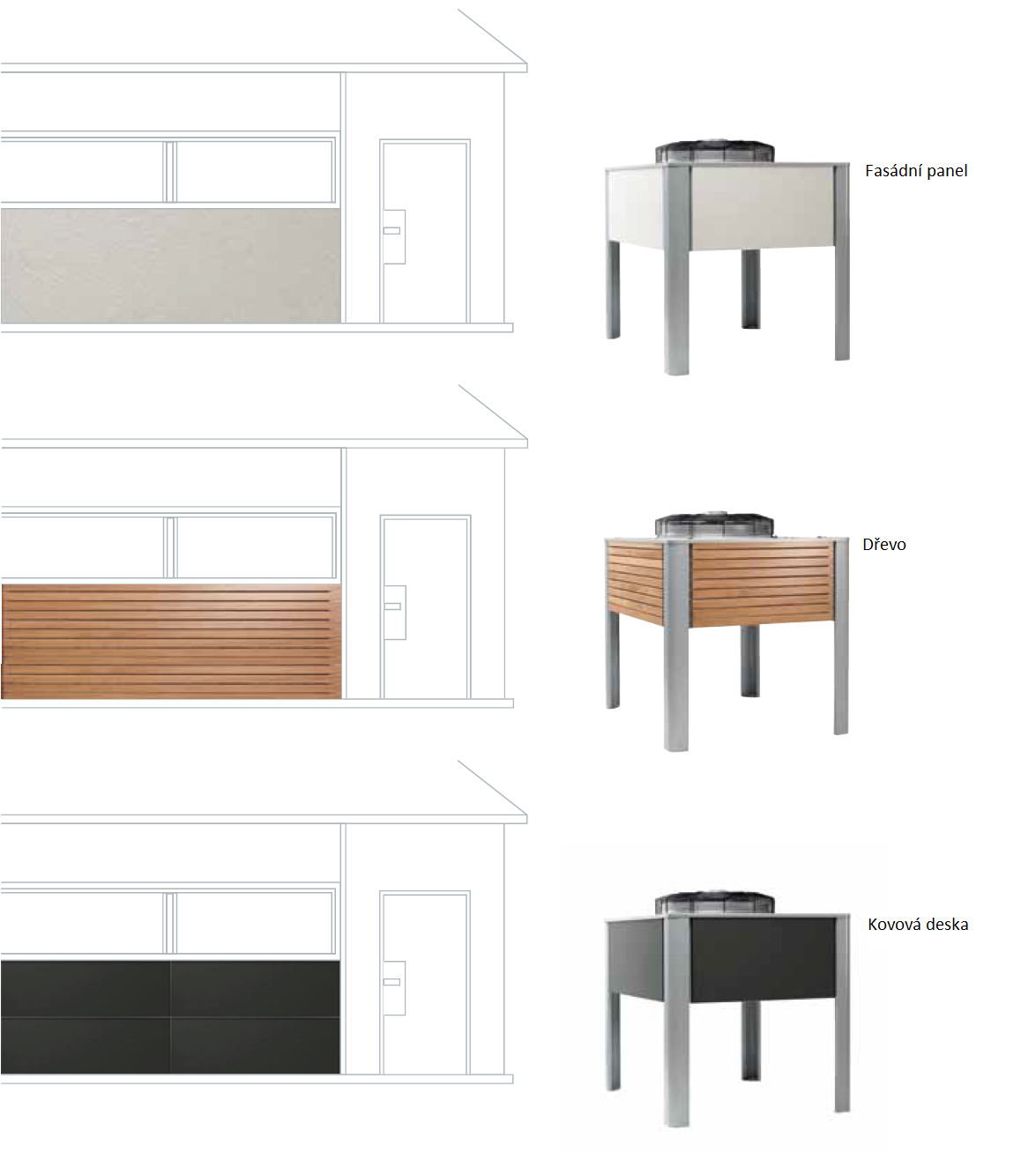

Externí / venkovní jednotka nainstalovaná venku se skládá z výparníku a ventilátoru, namontovaného ve skříňce odolné vůči povětrnostním podmínkám. Různý vzhled venkovní skříňky umožňuje soulad venkovní jednotky se vzhledem vašeho domu co možná nejlepším způsobem. Dostupná je ve třech provedeních: fasádní (obkladový) panel, kovová deska a dřevo.









1  Ventilátor



2  Tělo



3  Elektronický expanzní ventil



4  Výparník

















Výhody odděleného tepelného čerpadla v porovnání s kompaktním tepelným čerpadlem vzduch - voda nebo svislým venkovním zařízením:

• Kompresor je nainstalovaný ve vnitřním zařízení, což mu umožňuje fungovat v optimálním teplotním rozsahu. Kromě toho není potřeba přídavný elektrický ohřívač pro kompresorový olej, to znamená snížení spotřeby elektrické energie a zvýšení chladicího faktoru (COP) tepelného čerpadla.

• Umožňuje instalaci většího výparníku - větší prostor pro výměnu tepla a vyšší výkon výparníku.

• Kompresor nainstalovaný ve vnitřním zařízení zajišťuje nižší úroveň hlučnosti. Hluk, vydávaný kompresorem, se šíří rovnoměrně ve všech směrech a proto není rušivý pro okolí.

• V porovnání s kompaktním typem má nižší tepelné ztráty; tepelné ztráty u kompaktního typu jsou vyšší kvůli kondenzátoru, který je vystaven nižším teplotám, a kvůli větší vzdálenosti mezi zásobníkem a tepelným čerpadlem.

• Různé řešení vzhledu externího zařízení, t.j. kov a fasádní nebo dřevěné panely umožňují přizpůsobení vzhledu okolí.

• Elektrický ohřívač, využívaný na rozmrazení odtokového potrubí kondenzátu, který je nainstalovaný u některých kompaktních externích zařízení, může snížit chladicí faktor (COP) tepelného čerpadla.

• U bivalentního topného režimu můžete tepelné čerpadlo vypnout, např. během vaší nepřítomnosti, kdy ho nepotřebujete. Takové vypnutí není u kompaktního typu s připojením na vodu vzhledem k riziku zamrznutí trubek možné.

• Elektronický expanzní ventil je nainstalovaný v externím zařízení a pokrývá široký provozní rozsah (2 - 18 kW). V porovnání s termostatickým expanzním ventilem pracuje elektronický expanzní ventil rychleji, mnohem přesněji a nabízí lepší kontrolu tepelného čerpadla.

• Vodorovná instalace umožňuje různé nastavení provozu ventilátoru. Tepelné čerpadlo funguje optimálně i při nižším přívodu vzduchu, pouze čas zahřátí je delší. Pokud si přejeme snížit úroveň hlučnosti externího zařízení s nižším nastavením výkonu ventilátoru, můžeme dosáhnout průměrný provoz tepelného čerpadla, bez ohledu na nižší přívod vzduchu.
